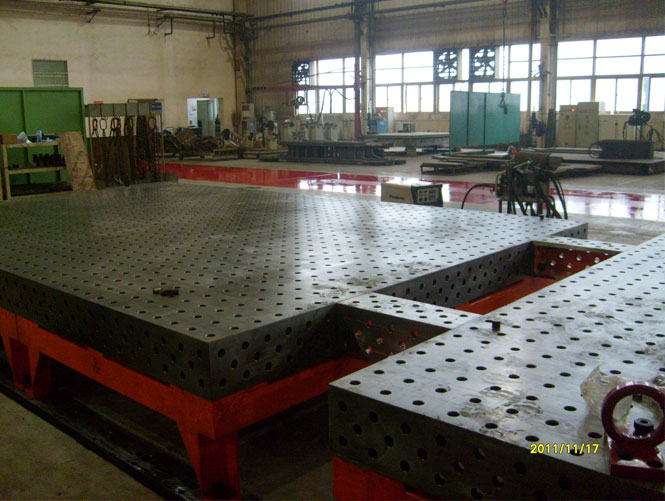

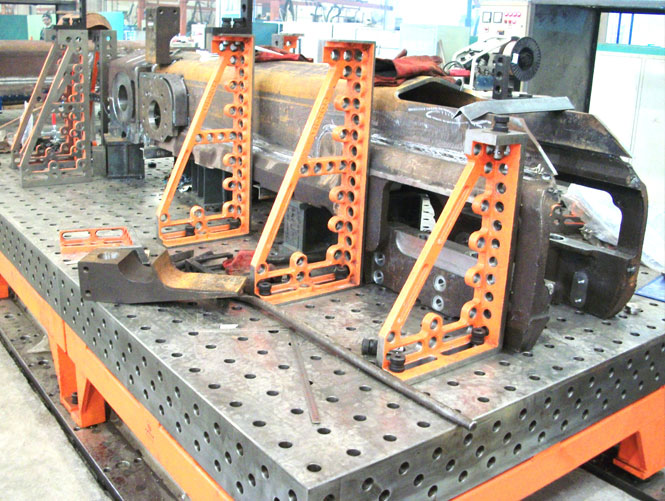

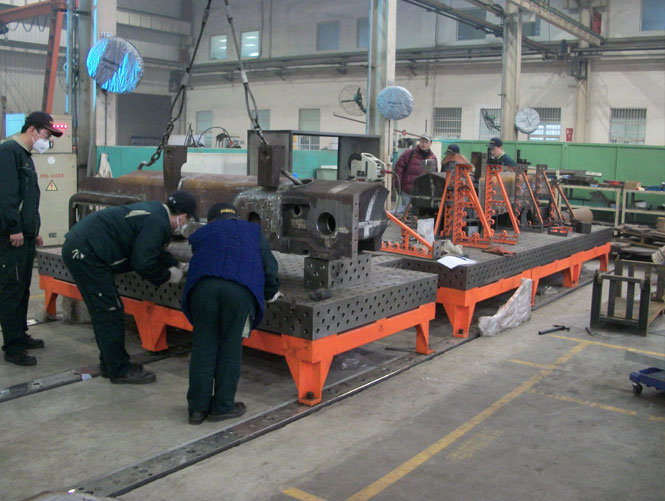

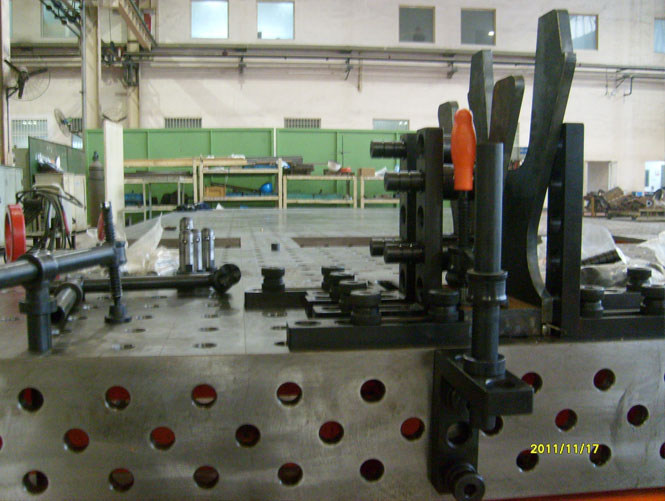

三维焊接工装

%e4%b8%89%e7%bb%b4%e7%84%8a%e6%8e%a5%e5%b7%a5%e8%a3%85
为徐工集团提供的三维焊接工装的主要 点 是从平台到附件都是标准孔没有传统的螺纹或t型槽,配合快速锁销 能使装配变得 快捷方便,定位 .
供应商:泊头市冠宇工量具有限公司
产 地:河北省泊头市交河工业开发区198号
点击这里给我发消息 7907060
企业热线:400-0516-182   0317-5610222
销售手机:18932775288
产品信息

三维孔系组合柔性焊接工艺装备。

  三维:代表三个方向一般夹具都是纵向和横向没有垂直方向。平台大面有二个方向,四周边可用作垂直方向的安装,从而达到立体组合。

  孔系:这套夹具的主要 点 是从平台到附件都是标准孔没有传统的螺纹或t型槽,配合快速锁销 能使装配变得 快捷方便,定位 。

  组合:因为所有附件都是事先预制好的,可根据产品的需求任意组合及调整。

  柔性:因为有上述功能整套装备可根据产品的变化而变化,一套夹具 可完成几个产品或几十个产品的需求,从而大大的加快了产品的研发、试制的进程,节省大量的人力、物力和财力(环保和低碳产品)。

  焊接:本产品是专为焊接制品的制造而设计的通用夹具;用于焊接 方便、灵活、 ,与传统的焊接方式 许多。

  三维钢件平台尺寸: (材料q345 也可以称16mn)

  长x宽(mm):

  1000x1000 /1200x1200/500x1500/2000x1000/2400x1200/3000x1500/4000x2000

  三维铸件平台尺寸: (铸铁ht300)

  2000x1000/2400x1200/3000x1500

  所有三维平台侧面高度为200mm

  二维平台尺寸:

  1000x1000 2000×1000 2400×1200 1200×1200 1500×1500 3000×1500

  孔尺寸:

  φ28系列平台:孔公差是d10级,与平台相配的锁销是h7级。 相邻两孔的孔心距是100±0.05mm

  φ16系列平台:孔公差是d10级,与平台相配的锁销是h7级。 相邻两孔的孔心距是 50±0.05mm,

  工作台立柱分三种形式:高度(分三种)承重力均为2t、固定(框架型)承重力为5t、活动(升降型承重力为3t)、(带刹万向轮型承重力为1t)。
